攻克PA66阻燃制件注塑气泡难题：：系统化解决规划

?

在电子电器与汽车工业领域，，，阻燃加强PA66资料凭借其杰出的机械强度、、、耐热性及阻燃安全性，，，已成为关键部件的首选资料之一。然而，，，在其主题的注塑成型加工过程中，，，“气泡”缺点是困扰众多工程师与出产者的常见挑战。这些细小的气泡不仅侵害产品外观，，，更可能成为应力集中点，，，严重减弱制件的结构齐全性和持久靠得住性。要系统性地解决这一问题，，，必须从资料、、、工艺、、、模具及出产治理等多个维度进行综合治理。

?

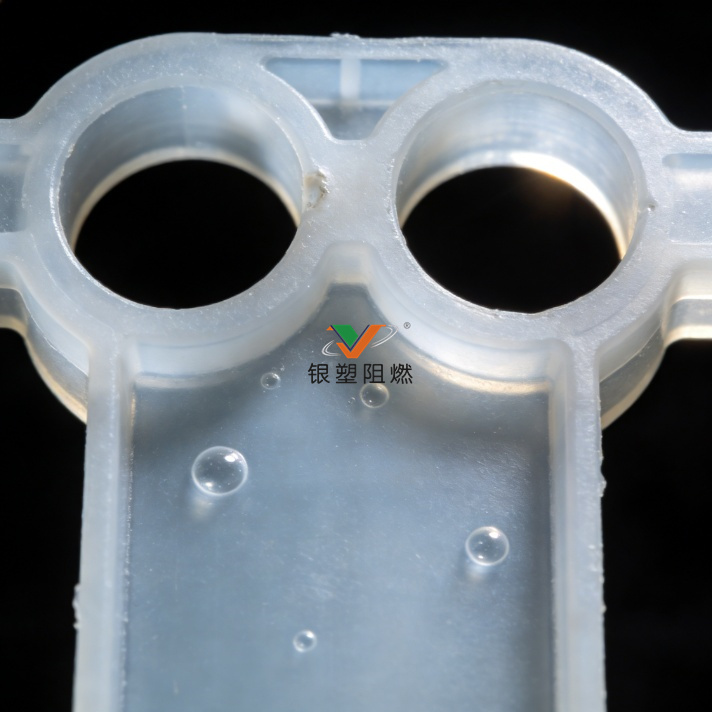

一.?精准溯源：：气泡产生的多重蹊径

气泡的性质是熔体内部或型腔中的气体未能实时排出并滞留。对于PA66阻燃资料，，，其成因可综合为以下四类：：

1.?资料吸湿与挥发：：PA66自身拥有较强吸湿性，，，未充分干燥的原料在高温料筒中会产生大量水蒸气。此外，，，某些阻燃剂或增长剂在高温下可能开释微量挥发分。

2.?空气卷入与困气：：在高速注射阶段，，，熔体前沿可能卷入空气；模具排气不畅则会使这些气体被困在型腔结尾或筋位等区域。

3.?热降解产气：：过高的加工温度或过长的停顿功夫会导致PA66及有机阻燃剂产生热氧化降解，，，产生小分子气体。

4.?资料相容性问题：：阻燃剂、、、玻纤等填料与基体树脂界面结合不良，，，或在剪切作用下产生部门分离，，，可能形成微气泡。

?

二.?前端节制：：资料的预处置与选择

1.?严格的干燥工艺

这是预防气泡最基础也是最重要的一环。建议选取除湿干燥机，，，在80-85℃前提下干燥4-6小时，，，确保物料含水率低于0.1%。必须使用密封容器转运烘好的物料，，，并尽量缩短露出在湿润空气中的功夫。

2.?原料与填料的优化

选择耐热性好、、、挥发份低的阻燃剂商标。对于无机阻燃剂（如氢氧化镁、、、硼酸锌），，，关注其理论处置工艺（如硅烷偶联剂处置）和粒径散布，，，这直接关系到其在基体中的分散均匀性。优良的分散能预防因团圆体周天堑面吸附气体而形成气泡源。

?

三.?主题调控：：注塑工艺的精密化设定

1.?温度治理

设定合理的熔体温度领域（通常260-285℃），，，预防过高温度引发降解，，，同时保障熔体拥有优良的流动性以利于排气。需确保料筒各段、、、喷嘴温度均匀不变，，，预防部门过热。

2.?注射与保压战术

选取“先快后慢”的注射速度：：初始高速充填以削减熔体前沿冷却，，，结尾降速以利于型腔内气体排出。优化切换点为型腔充斥95-98%?时转为保压。
施加足够且不变的保压压力与功夫，，，以赔偿熔体收缩，，，迫使内部细小气泡溶化或缩小，，，并阻止气体向低压区汇集形成大气泡。

3.?模具温度与冷却

适当提高模具温度（如80-100℃），，，可降低熔体前沿冷却速度，，，改善熔体充填行为和排气效能。同时确保冷却水路设计均匀，，，预防因冷却不均导致收缩差距而产生真空泡。

?

四.?治本之策：：模具设计与排气优化

1.?科学的排气系统

在熔体流动结尾、、、分型面、、、镶件共同处及筋条底部等易困气地位开设排气槽。排气槽深度是关键，，，对于PA66资料，，，通常建议为0.015-0.025mm，，，宽度适当，，，需定期算帐预防梗塞。

2.?流道与浇口设计

优化浇口地位和尺寸，，，使熔体可能安稳、、、挨次地充填型腔，，，预防喷射和湍流。使用模流分析（CAE）软件提前仿照熔体流动和气泡风险区域，，，是领导模具设计、、、防患于未然的壮大工具。

3.?模具理论与守护

保障模腔理论光洁，，，削减气体附着的主题点。定期守护，，，预防因模具危险或油污导致排气不畅。

?

五.?辅助伎俩与出产治理

1.?真空辅助注塑：：对于结构复杂、、、要求极高的部件，，，可选取真空泵在注射前抽空型腔内的空气，，，从底子上解除困气。

2.?过程监控与检测：：引入在线湿度传感器监控原料含水率；利用模温传感器确保工艺不变；选取超声波或X射线无损检测设备对关键件进行抽检，，，实时发现内部缺点。

3.?出产环境治理：：节制车间环境湿度，，，规范物料存储，，，严格执行清机、、、换料规程，，，预防交叉传染。

?

结论

解除PA66阻燃制件的注塑气泡缺点，，，是一个贯通资料科学、、、工艺工程与模具技术的系统性课题。它要求从业者不仅深刻理解气泡形成的物理化学机理，，，更要在实际中成立从原料入库到制品检测的全流程精密化管控系统。成功的解决规划往往是上述多个环节协同优化的了局，，，任何单一的调整都可能收效有限。通过对峙预防为主、、、数据驱动的科学步骤，，，企业可能显著提升产品良率与靠得住性，，，从而在要求严苛的高端利用市场中坚韧竞争优势。
